درباره Breuer-Motoren

Breuer دارای طیف گسترده ای از موتورها و تجهیزات است که برای انواع کاربردهای صنعتی به ویژه برای استفاده در موقعیت های سخت و حساس کاری مانند معادن و سکوهای استخراج نفت وگاز مناسب است. موتورهایBreuer همچنین در حفر تونل، فناوری test bench ، راه آهن و وسایل نقلیه تخصصی استفاده میشود. در واقع برای هر صنعتی که نیاز به قابلیت اطمینان، استفاده مقرون به صرفه از منابع مالی، استحکام، صرفه جویی در انرژی و طراحی تجهیزات کم حجم داشته باشد، می توان از تجهیزات و موتورهای Breuer استفاده کرد.

دانلود فایل پرزنتیشن نمایندگی Breuer Motor
دانلود کاتالوگ شرکت Breuer Motoren
مشاهده سایت Breuer-Motoren

تولید کننده انواع تجهیزات و موتورهای حفاری شامل :

بخش صنعت

1- موتور ها

Breuer دارای طیف گسترده ای از موتورها است که برای انواع کاربردهای صنعتی به ویژه برای استفاده در موقعیت های سخت و حساس کاری مانند معادن و سکوهای استخراج نفت وگاز مناسب است. موتورهای Breuer همچنین در حفر تونل، فناوری test bench ، راه آهن و وسایل نقلیه تخصصی استفاده میشود. در واقع برای هر صنعتی که نیاز به قابلیت اطمینان، استفاده مقرون به صرفه از منابع مالی، استحکام، صرفه جویی در انرژی و طراحی تجهیزات کم حجم داشته باشد، می توان از موتورهای Breuer استفاده کرد.

وقتی صحبت از ساخت موتورهای سفارشی منحصر به فرد برای برآوردن نیازهای خاص شما می شود، Breuer همواره دانش و تخصص چندین ساله متخصصان خود را به کار می گیرد. در Breuer ساخت انواع موتور با شرایط خاص امکان پذیر است از جمله:

  • موتورهای Air-cooled با مبدلهای فرکانس یکپارچه و نرم افزارهای سفارشی
  • موتورهای liquid-cooled با خنک کننده محور اضافی برای شرایط خاص عملکرد
  • پوشش برنزی کانالهای خنک کننده برای افزایش حفاظت در برابر خوردگی

TECHNICAL DATA

Power range : 50 kW to 1600 kW

Input voltage : 400 V to 4160 V, 3 AC

Cooling : Liquid cooling, Air cooling, convection cooling, forced cooling, open-circuit circulation

Features : Unlimited number of pole pairs, foot or flange attachment (B3/B5/V1),shaft design as required, terminal box as required,axis heights from 160 mm to 560 mm

Protection class : IP20 up to IP68, specific protection class or Ex-proof design upon request, bronze coating of water cooling circuit also available Design according to UL / CSA / TR certification (formerly Gost) on request

2- سیستم باز تولید انرژی

مبدلهای فرکانس ECOVERT :

راهکارهای سیستم مبدل فرکانس Breuer در کلیه صنایع سنگین مانند صنایع نفت و گاز، معدن، فولاد و سیمان و همچنین فن آوری های test bench و تجهیزات ویژه حمل و نقل استفاده می شود.

خط تولید ecoVert :

با طراحی جزء به جزء و چگالی قدرت بالا، امکان ارائه راه حل های مقرون به صرفه به مشتریان را فراهم می کند. عملکرد درایو با ecoVert در محدوده توان 15 kW – 2700 kW برای محدوده ولتاژ 400 V – 1140 V موجود است. به دلیل اتصالات DC-link ، می توان از منبع تغذیه DC خارجی یا اتصال مبدلهای فرکانس مختلف استفاده کرد. ما همچنین می توانیم هر مبدل ecoVert را با PSU داخلی، بصورت تک یا با منبع تغذیه مرکزی (واحد منبع تغذیه) برای کاربرد های multi-drive عرضه کنیم. طراحی جزء به جزء، انعطاف پذیری بالایی را امکان پذیر می کند.

پنل کاربری ما برای همه واحدها یکسان است و به قدرت یا میزان ولتاژ بستگی ندارد. ابزارهای تشخیصی و همچنین مفهوم حفاظت جامع، نصب سریع، عملکرد ایمن و سهولت در کاربری را تضمین می کند. EcoVert® نماد کیفیت، امنیت و راه حل های هوشمند سیستم است.

TECHNICAL DATA

Power range : 15 kW to 2700 kW

Supply voltage : 400 V to 480 V, 3 AC, -15 % to +10 % , 600 V to 690 V, 3 AC, -15 % to +10 % , 1140 V, 3 AC, -10 % to +10 %

Output voltage : 0 to 0.98 Usupply

Output frequency : 0.5 to 500 Hz

Operating frequency : 50/60 Hz +/-5 %

Switching frequency : Rated operation at 4 kHz, from 160 kW 2 kHz, adjustable from 2 kHz to 16 kHz (from 160 kW to 8 kHz) at 400 V

Brake operation : Brake chopper or external Active Front End solution (power regeneration)

Protection class : IP20, IP54 as built-in unit or IP23, IP54 as control cabinet solution, higher class upon request

TECHNICAL DATA

Voltage range : 100V to 1140V (typically 690V)

Power range : 10kW (400hp) – 500kW

Braking : Full active front end (AFE) or brake chopper circuit options

Torque capability : To suit the application

Cooling type : Water and air cooled options

Communications : Profibus, 20mA, CANbus, Ethernet

Sequence : Dual output versions available with full load sharing

3- واحد باز تولید AFE

به منظور ارائه تمامی امکانات ecoVert® ، Breuer می تواند یک واحد باز تولید AFE ecoVert® را تأمین کند. ترکیب مبدل با واحد باز تولید توان، برای فناوری های test bench و همچنین سیستم های چند واحدی با مدارهای مشترک ولتاژ متوسط، ایده آل است.

برای تکمیل محصولات، ما همچنین یک مبدل با توانایی جلوگیری از ایجاد اغلب هارمونیک ها تولید کرده ایم که به جای دیودهای استاندارد B6 به عنوان یکسو کننده، شامل پل IGBT است. هارمونیک ها را می توان با سیستم های 18-pulse مقایسه کرد. THD (Total Harmonic Distortion) کمتر از 5 درصد است.

4- مبدل های کابینتی

کابین کنترل ecoVert® امکان اتوماسیون مقرون به صرفه، انعطاف پذیر و قابل اعتماد در محدوده قدرت 75kW – 2700 kW را فراهم می سازد.

علاوه بر مبدل فرکانس، امکان تامین کابین با ویژگیهای زیر وجود دارد:

  • کلاس حفاظتی IP23 یا IP54 / IP55
  • محفظه کابینت Rittal VX25
  • کلید جدا کننده اصلی
  • فیوزهای نیمه هادی
  • قطع کننده جریان ورودی
  • فیلتر کلاس C3 جریان ورودی
  • ترمینال اتصال برق
  • سینک حرارتی

در کنار سایر اتصالات استاندارد مانند گرمایش، روشنایی، گلندهای نصب کابل از بالا و غیره، Breuer در کابین های کنترل سفارشی تخصص دارد. مثالها عبارتند از: اتصالات فلزی روی کابین، رنگ، ابعاد خاص، مقاومت در برابر آب دریا، قاب فلزی تقویت شده، ریل های دستی مطابق DNV، خنک کننده ( دمش یا مکش هوا در قسمت پایین قرار ندارد) ، یکپارچه سازی PLC، بازتولید قدرت AFE، کلاس حفاظتی تا IP65 و غیره. ویژگی حفاظت کلی و عیب یابی ، نصب آسان و عملکرد ایمن در محیط های نا مساعد را تضمین می کند.

Breuer می تواند قطعات و همچنین کل تجهیزات حاوی سوئیچ گیر، ترانسفورماتور، مبدل فرکانس و موتورها را ارائه دهد. مهندسان پروژه ما در انتخاب قطعات، طراحی سیستم، طراحی پروژه، نصب و راه اندازی از شما پشتیبانی خواهند کرد.

5- طراحی های سفارشی

تجهیزات سفارشی را در زمینه های مختلف ارائه می دهد. در صورتیکه شما نیاز به راه حل های منحصر بفرد یا یک سری از محصولات کوچک داشته باشید، ما گزینه مناسبی برای درخواست تکنولوژی اقتصادی و پیشرفته کنترل فرکانس برای موتورهای نامتقارن، مقاومت مغناطیسی یا موتورهای مگنت دائمی هستیم. این می تواند شامل فناوری test bench ، وسایل نقلیه تخصصی با موتورهای هیبریدی، موتورهای دیزل برای مصارف الکتریکی یا راه آهن، بالابر یا جرثقیل های بندری باشد.

برای هر کاربردی، مبدل فرکانس توسط مهندسین ما در طراحی سخت افزاری یا نرم افزاری سفارشی می شود. عملکردهای نرم افزاری شامل Master/Slave ، همگام سازی، اشتراک بار و کنترل شبکه ای، ماژول های حفاری عمودی و افقی، حفاظت ضد غلتش و ضد لغزش و غیره است.

یک تامین کننده – شامل خدمات کلی از ایده، طراحی و ساخت نمونه اولیه تا تولید کامل.

مثال :
جایگزینی موتور 6 سیلندر دیزلی با ظرفیت 18 لیتر در یک ماشین ساختمانی بزرگ با موتور نامتقارن 550 kW Breuer با سرعت و گشتاور کنترل شده و سیستم خنک کاری با آب به ویژه در کلانشهرها، الزامات کاهش انتشار گازهای آلاینده و آلودگی صوتی در سراسر جهان در حال افزایش است. حتی با وجود ماشین های ساختمانی بزرگ با کارایی بالا، بازار فزاینده ای برای ماشین آلات با سطح آلودگی کمتر در حال توسعه است. در راستای این روند، Breuer-Motoren یک موتور الکتریکی با مبدل فرکانس یکپارچه تولید کرد که علاوه بر عملکرد موتور، تمرکز بر روی حداقل تغییرات طراحی در ماشین های ساختمانی بود. این امر به مشتری این امکان را می دهد تا در مدت زمان کوتاهی موتور دیزل را با موتور مبدل فرکانس Breuer کم آلودگی جایگزین کند.

بخش معدن

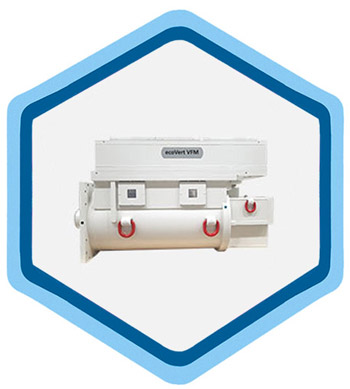

1- موتوهای فرکانس متغیر EcoVert® VFM

محدوده موتورهای فرکانس متغیر Breuer ecoVert® VFM برای کاربردهای معادن زیرزمینی، به ویژه AFC & BSL، سیستم های شخم زنی، نوار نقاله، فن و پمپ طراحی شده است. ترکیب منحصر به فرد از VFD و موتور معدن در پکیج فشرده مقاوم در برابر شعله، مزایای قابل توجهی را برای مشتریان ما ارائه می دهد :

  • صرفه جویی در فضا به ویژه در سیستم های AFC سنگین
  • کنترل کامل سرعت و گشتاور از صفر تا 100 درصد (و معکوس)
  • قابلیت گشتاور بالا در سرعت صفر به شما این امکان را می دهد که همیشه یک زنجیر یا تسمه کاملاً بارگیری شده را راه اندازی کنید. همچنین عملکرد و کنترل ساده VFM، تقسیم بار خودکار در سیستم های چند موتوره را میسر می سازد.
  • سطح بالای عیب یابی و اطلاعات کاربردی
  • هزینه عملیاتی بسیار پایین تر از کوپلینگهای هیدرواستاتیک یا گیربکس
  • کابل موتور با VFM یکپارچه شده است و فاقد اختلالات الکتریکی بالای موجود در VFD ها است
  • طول کابل تغذیه VFM محدودیتی ندارد.

TECHNICAL DATA

Voltage range : 1000V, 1140V, 3300V, 4160V

Power range : 300kW (400hp) – 1600kW (2200hp)

Torque capability : 2.2 x FLT (0-20% speed), 1.5 x FLT (80-100% speed)

Protection type : Flameproof

Cooling type : Combined water cooling circuit for both VFD and motor

Communications : Profibus, 20mA, CANbus, Ethernet

Sequence : Multi-motor sequence with better than 2% load sharing

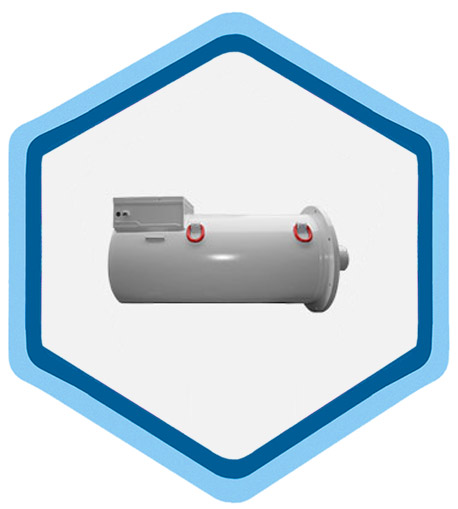

2- موتورهای معدنی

طیف وسیعی از موتورهای ضد اشتعال Breuer ، دارای کیفیت، دوام و قابلیت اطمینان بالا است که برای کار در محیط معادن زیرزمینی ضروری است. محصولات ما طیف وسیعی از موتورها را در بر می گیرد که همه کاربردهای معدنی را شامل می شود: AFC ، BSL ، سنگ شکن، برش، کشش، تونل زنی و پمپاژ. Breuer همچنین با استفاده از تیم مهندسین متخصص و مجرب، موتورهای مورد نظر خود را طراحی و تولید می کند تا با نیازهای مشتریان مطابقت داشته باشد.
گستره محصولات ما موتورهای خنک شونده با آب و هوا با امکان افزودن خنک کننده مجزای شفت، برای شرایط خاص عملکرد را پوشش می دهد. ما همچنین می توانیم پوشش های برنزی اضافی برای افزایش حفاظت در برابر خوردگی ارائه دهیم.

TECHNICAL DATA

Voltage range : 380V – 4160V

Power range : 30kW (40hp) – 1600kW (2200hp)

Torque capability : To suit application, unlimited number of poles

Protection type : Flameproof

Cooling type : Water or air cooled with shaft cooling options

Mounting : Foot or flange mounted

3- درایو کششی ECOVERT VFD

طیف وسیعی از درایوهای کششی ecoVert® VFD Breuer برای همه مشتریان OEM ما راه حل های کاملاً انعطاف پذیر برای کنترل Traction دستگاه زیرزمینی ارائه می دهد. کاربردهای معمول، شامل کنترل سرعت متغیر کشش برشی، ماشینهای حفاری مستمر، ماشینهای حفاری معلق و شاتل ها با استفاده از طرح هایی است که دقیقاً با الزامات هر دستگاه مطابقت دارد. همراه با طیف وسیعی از موتورهای کششی معدن ، محدوده ecoVert® VFD یک راه حل کامل برای کنترل کشش زیرزمینی ارائه می دهد.

بخش نفت و گاز

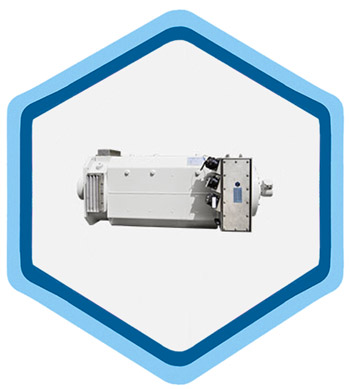

1- موتورهای TOPDRIVE

BREUER ارائه دهنده جهانی موتور VFD و AC برای تمامی صنایع است که به تجهیزات با دوام، قابل اعتماد و عمر طولانی نیاز دارند. کلیه محصولات ما در دفتر مرکزی و کارخانه اصلی تولید در بوخوم آلمان، طراحی، تولید و با استانداردهای دقیق و سخت گیرانه ای آزمایش شده اند.
BREUER ، در سال 1877 تأسیس شده است و بیش از 20 سال است که محصولات با کیفیت بالا را به صنعت نفت و گاز عرضه می کند. اولین موتور برقی AC TopDrive در سال 2005 به عنوان موتور 500T TopDrive طراحی شد و تا امروز با حدود 50 طرح مختلف و بیش از 500 دستگاه ساخته شده ادامه یافته است. موتورهای BREUER AC TopDrive کاملاً سفارشی هستند تا با نیازهای مشتری و ایده های جدید ما مطابقت داشته باشد.

نسل جدید موتورهای TopDrive با صدای کم، فرصت های جدیدی را برای حفاری در مناطق مسکونی فراهم می کند. موتورهای خنک شونده با آب و هوا برای سکوهای خشکی و دریایی به طور گسترده ای با هر نوع تجهیزات سازگار بوده و به راحتی قابل تعویض هستند. موتورهای ما برای کار در -40°C (-40°F) to +55°C (+131°F) طراحی شده و دارای تاییدیه های لازم جهت برآورده سازی نیازهای سکوهای قطبی و بیابانی هستند.

TopDrive for 175T up to 1250T (300kW to 1200kW, 400hp to 1600hp)
Voltage range 400V, 575-690V and medium Voltage up to 4,16kV
Protection class IP24…IP56, connection box IP56
ATEX certified and optionally approved to IECEx, NEC500, DNV, ABS, EAC, CCC, more certificates on request)
Increased safety certification Ex e II T3
VFD for power control room as all-in-one solution

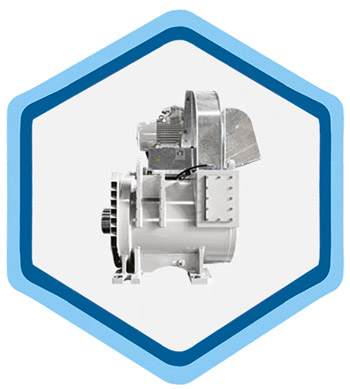

2- موتورهای DRAWWORK AND MUD PUMP

BREUER به عنوان ارائه دهنده مشهور موتورهای AC حفاری نفت و گاز به دلیل تجهیزات قوی، قابل اعتماد و با دوام در طراحی با ابعاد فشرده و وزن کم شناخته شده است. BREUER با بیش از 20 سال تجربه در موتورهای حفاری نفت و گاز و با سابقه طولانی مدت در تولید موتورهای معدن زغال سنگ، یک شرکت پیشرو در زمینه محصولات با کیفیت است.

موتورهای AC برای Mudpump ، Drawwork و RotaryTable را می توان با مشخصات استاندارد و سفارشی ارائه داد. موتورهای AC خنک شونده با آب و هوا برای دکل های خشکی و دریایی به طور گسترده ای با انواع تجهیزات سازگار هستند و برای عملکرد بدون تعمیر و نگهداری به مدت 50.000h (6 years) و خدمات آسان و سریع طراحی شده اند. این موتورها برای برآوردن الزامات سکوهای صحرایی، در دمای -40°C (-40°F) to +55°C (+131°F) بدون کاهش قدرت، کار می کنند. علاوه بر این، نسل جدید موتورهای کم صدا، فرصت های جدیدی را برای حفاری در مناطق مسکونی فراهم می کند. با طراحی عمدتا مشابه،ارائه موتورهای ولتاژ متوسط تا 4,16kV نیز امکان پذیر است.

Mudpump, Drawwork, RotaryTable AC motors from 600kW (800hp) to 1600kW (2200hp)
Voltage range 400V, 575V, 600V, 690V, 1,14kV, 3,3kV and 4,16kV
TopDrive suitable for 175T to 1200T (300kW to 1200kW, 400hp to 1600hp)
Mud Pump & Drawwork AC motors up to 1600 kW (2200hp)
Protection class IP24 to IP56, connection box IP56
ATEX certified and optionally approved to IECEx, NEC500, DNV, ABS, EAC, CCC, more certificates on request
Increased safety certification Ex e II T3
VFD and VFD equipped power control room (PCR) to suit all motor requirements can be also provided
Stand-alone motors with integrated VFD (ecoVert VFM)

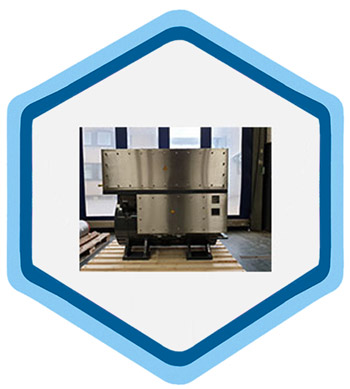

3- Variable Frequency Motors (ecoVert VFM)

در صنعت حفاری که زمان واقعاً به معنای پول است، طراحی و کارآیی با موفقیت تجاری همراه است. محصولات BREUER و عمدتا VFM جدید (موتور فرکانس متغیر)، یک موتور با VFD یکپارچه، این مزیت را برای عملیات حفاری زمینی و دریایی شما به ارمغان می آورد. برای چندین دهه، BREUER در یافتن راههای آسانتر، مقرون به صرفه تر و کارآمدتر برای مشتریان خود تخصص داشته است. به نحوی که با کاهش زمان خرابی تا آنجا که می تواند هوشمند، بهینه و سودآور باشد.

یک انگیزه جدید برای حفاری نفت و گاز!

موتورهای BREUER در سراسر جهان در بخش های مختلف در حال کار هستند. بیش از 800 موتور فرکانس متغیر BREUER (ecoVert VFM) از ابتدای قرن، تحت آزمون استخراج معادن قرار دارند. علاوه بر این، در حفاری نفت و گاز، بیش از 1800 موتور AC و بیش از 400 موتور AC TopDrive تولید شده در کارخانه بوخوم آلمان در حال استفاده هستند. BREUER مزایای فناوری VFD شرکت خود را با نقاط قوت موتورهای AC میدان نفتی در یک VFM ترکیب می کند. می توانید از مزیت این نوآوری برای امور حفاری نفت و گاز خود استفاده کنید.

هنگامی که از راه حل کامل و یکپارچه Oilfield coVert VFM استفاده شود، اکثراً نیازی به اتاق کنترل قدرت (PCR) نیست. این موتور برای دکل های موجود با Mudpump سوم و همچنین برای تبدیل دکل ها از تکنولوژی DC به AC مناسب است. لذا در طول فرآیند تعویض تجهیزات، نیاز به انجام کار خاصی در اتاق کنترل نیست.

VFM همیشه با فناوری موجود موتور قابل تعویض است. ecoVert VFM برای جایگزینی با تجهیزات قدیمی بسیار مناسب است. اجزای قدیمی را با قطعاتی که از نظر ساختاری یکسان اما بهتر هستند جایگزین می کند. موتورهای خنک شونده با آب و سکوهای حفاری خشکی و دریایی با هر نوع تجهیزات سازگار هستند و به راحتی قابل نگهداری و تعویض هستند. در نتیجه، هزینه های سرمایه گذاری، راه اندازی و بهره برداری به میزان قابل توجهی کاهش می یابد.

Wiring to be done as for a simple motor
Only requires power supply and communications cable (no heater, blower or temperature cable needed)
Chopper, rectifier, inverter, motor, encoder in one
Different communication technologies (e.g., ProfiNet, etc.) or hardwired (for rigs without PLC control)
Inverter ensures longer life- and maintenance free time, energy-efficiency, quiet operation
1150, 1300, or 1600 hp with 600 V (version with medium voltage possible)
Available as an ATEX and a non-ATEX version
Safe operation because the electronics are completely separate from the airflow
Extremely robust, VFM technology transferred from coal mining industry
Identical to the performance of a VFD solution in PCR

TECHNICAL DATA

Power range : 15 kW (20hp) up to 2700 kW (3650hp)

Output frequency : 0.1 – 500 Hz

Braking operation Optional: integral brake chopper circuit or regeneration unit (active front end)

Protection class : IP20, IP54 for plug-in modules ,IP23, IP54 for control room solutions , Note – protection class can be increased upon request

Overload current : times rated current 1.5

Ambient temperature : Rated operation up to +40°C (+105°F), with derating up to +55°C (+131°F)

Environmental conditions : IEC 60721-3-3 class 3C2 and 3S2

Cooling type : Forced air cooling or water cooling options

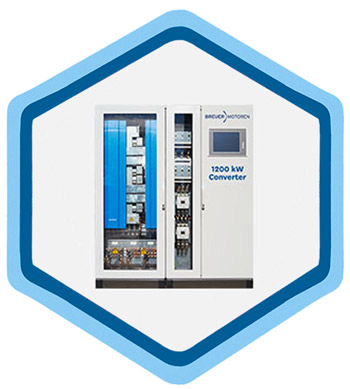

4- DRIVE SYSTEMS

Breuer به طور گسترده ای به عنوان ارائه دهنده پیشرو در موتور های هوشمند برای همه صنایع استخراج شناخته می شود. Breuer که از صنعت معدن زغال سنگ سرچشمه می گیرد، طیف وسیعی از موتورها و درایوهای تخصصی را طی چندین دهه توسعه داده است. پس از موفقیت جهانی در کسب جایزه فناوری، Breuer این دانش را به سایر بخشهای بازار منتقل کرد و در نتیجه مدتهاست که به یک تامین کننده توسعه یافته و قابل اعتماد برای صنعت حفاری نفت و گاز تبدیل شده است. پس از گذشت بیش از 20 سال، ما در حال حاضر مشارکتهای قوی و موفقی با بسیاری از تولید کنندگان حفاری نفت و گاز و کاربران نهایی محصولات در سراسر جهان داریم.

خط تولید Breuer VFD ecoVert® کلید موفقیت ما است. طراحی جزء به جزء و ظرفیت توان بالا، راه حل های منحصر بفرد و مقرون به صرفه را برای هر گونه نیاز در محدوده توان 15kW to 2700 kW (20hp to 3600hp) ارائه می دهد. درایوهای ecoVert® که در آلمان طراحی و تولید شده اند، قابلیت اطمینان، ایمنی و انعطاف پذیری لازم را برای پاسخگویی به تقاضاهای روزافزون این صنعت ارائه می دهند.

Ideal for power control room (PCR) or TopDrive container
Plug and play installation
Fiber-optic communication to ensure secure operation in EMC sensitive areas
Available for all Rig types
VFD and SCR are BREUER own technology
Customized designs optimized to your needs
Safe and reliable system
Compact design
for onshore or offshore environments
for arctic and desert environments
Remote access possible
Documentation and archive options using our ecoWin® software tools

TECHNICAL DATA

Power range : 15 kW (20hp) up to 2700 kW (3650hp)

Output frequency : 0.1 – 500 Hz

Braking operation : Optional: integral brake chopper circuit or regeneration unit (active front end)

Protection class : IP20, IP54 for plug-in modules

Overload current : 1.5 times rated current

Ambient temperature : Rated operation up to +40°C (+105°F), with derating up to +55°C (+131°F)

Environmental conditions : IEC 60721-3-3 class 3C2 and 3S2

Cooling type : Forced air cooling or water cooling options

Safety : STO dual-channel safety stop

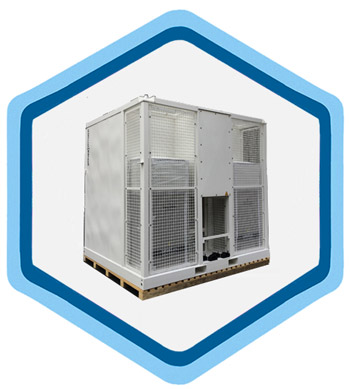

5- اتاق کنترل پاور (PCR) و کابین TD

انرژی مورد نیاز صنعت حفاری از اتاق های کنترل قدرت طراحی شده توسط مشتری تامین می شود، به ویژه کابین های طراحی شده برای خشکی و دریا تمام نیازهای مربوط به برق را برآورده می کنند. قابلیت اطمینان خدمات، طراحی های بدون تعمیر و نگهداری، انعطاف پذیری در عملیات و عملکرد در مناطق ناهموار کلید واژه های سرمایه گذاری در فناوری جدید هستند.

اتاق کنترل قدرت BREUER برای ابعاد مختلف دکل از 1000 اسب بخار تا 3000 اسب بخار ارائه میشود و شما کابین های بهینه بر اساس نیازهای خود را پیدا خواهید کرد. اتاق کنترل قدرت به صورت سه بعدی طراحی شده و سیستم را برای شما نمایش و توضیح می دهد و به ارتقاء حداکثر آن کمک می کند. اتاق کنترل قدرت شامل MCC ، VFD ، Chopper، مقاومت ترمز، تهویه مطبوع و حتی دکمه های ایمنی و کنترل است.

تک درایو کوچکتر به عنوان TopDrive یا Mudpump Container حداکثر عملکرد را در حداقل فضا ارائه می دهد. کانتینر TopDrive با VFD ، تهویه مطبوع ، مقاومت ترمز و PLC طراحی شده در سطحی کمتر از 3m x 3m (9,84 ft x 9,84 ft) قرار میگیرد. طرح های ویژه برای سکوهای دریایی و خشکی، دکل های قطبی و صحرایی امکان پذیر است.

  • موجود برای همه انواع Rig
  • VFD و SCR فناوری خود BREUER هستند.
  • طرح های سفارشی مطابق با نیازهای شما
  • سیستم مطمئن
  • فشرده
  • برای محیط های خشکی یا دریایی
  • برای محیط های قطبی و بیابانی
  • امکان دسترسی از راه دور

راه حل BREUER Power Control Room یک راه حل اساسی برای توزیع برق در دستگاه های حفاری برای پشتیبانی از تمام واحدهای الکتریکی را ارائه می دهد. طراحی مدرن اتاق های کنترل قدرت به شما امکان می دهد از تمام VFD ها بدون محدودیت به طور همزمان استفاده کنید. برق را می توان توسط ژنراتور یا از شبکه تامین کرد، همچنین امکان بازیابی مجدد برق به شبکه نیز وجود دارد. انرژی مولد عملیات Drawwork را می توان همزمان در Mudpumps یا TopDrive بدون از دست دادن آنها برای عملیات حفاری اقتصادی استفاده کرد.

به دلیل سابقه BREUER در استخراج ذغال سنگ، می توان برای استفاده از همه اجزا، قطعات و طرح ها در محیط های بسیار سخت برنامه ریزی کرد. به دلیل توسعه VFD و SCR، همه قطعات برای نصب و عملکرد آسان و سریع با یکدیگر بهینه شده اند. دسترسی از راه دور به شما این امکان را می دهد که مستقیماً با مهندسان خود در سراسر جهان بدون از دست دادن زمان سفر یا به دلیل مشکلات ویزا کار کنید.

TECHNICAL DATA

Power range : kW (20hp) up to 2700 kW (3650hp) 15

Output frequency : 0.1 – 500 Hz

Braking operation
Optional: integral brake chopper circuit or regeneration unit (active front end)

Protection class : IP20, IP54 for plug-in modules
